描述:
-標準空壓機供貨范圍：
-冷風型40度環境溫度設計，滿足全天候運行的要求
-一體化主機，內置雙層圓錐滾柱軸承設計
-380V/3Ph/50hz,IEC標準設計，IP23 ODP三相感應電機
-自動啟/停控制&恒速運行 控制器
-繼電器控制器
-冷熱室隔離設計
-噪音聲壓為：69-70 dBA
-易于維護保養的Poly-V型皮帶驅動裝置
-機組尺寸及重量：底座型：826L*759W*782H 280Kg
-帶272升儲氣罐型：1437L*763W*1433H 397Kg
|
型號 |
圖號 |
功率
KW |
壓力
Bar(g) |
氣量
m³/min |
冷卻方式
A/C W/C |
尺寸
L*W*H mm |
重量
kg |
|
V5-7 |
4098543 |
5.5 |
7 |
0.83 |
A/C |
826*759*782 |
280 |
|
V5-8 |
24098550 |
5.5 |
8 |
0.78 |
A/C |
826*759*782 |
280 |
|
V5-10 |
24098568 |
5.5 |
10 |
0.7 |
A/C |
826*759*782 |
280 |
|
V7-7 |
24098576 |
7.5 |
7 |
1.1 |
A/C |
826*759*782 |
280 |
|
V7-8 |
24098584 |
7.5 |
8 |
1.03 |
A/C |
826*759*782 |
280 |
|
V7-10 |
24098592 |
7.5 |
10 |
0.91 |
A/C |
826*759*782 |
280 |
|
V11-7 |
24098600 |
11.0 |
7 |
1.63 |
A/C |
826*759*782 |
280 |
|
V11-8 |
24098618 |
11.0 |
8 |
1.52 |
A/C |
826*759*782 |
280 |
|
V11-10 |
24098626 |
11.0 |
10 |
1.35 |
A/C |
826*759*782 |
280 |
SIRC V系列 5.5-11KW產品介紹
V系列的產品特點—模塊化設計
整機結構預覽
V系列的產品特點—模塊化設計
整機結構預覽
V系列的產品特點—模塊化設計
-
主機模塊
-
采用了久經考驗的英格索蘭螺桿主機。
-
完全整合了主機、分離系統和內部連接管道。
-
內置通道，消除了軟管及接頭處的泄漏等故障。
-
帶可旋轉拆卸油分離芯的兩級高效分離系統 。
旋式油濾和油分 易耗件維護更換方便
高效一體式壓縮模塊，整合了主機和油分離器減少管路和接頭，降低泄漏
V系列的產品特點—模塊化設計
傳動驅動模塊
-
標準ODP電機配置，TEFC電機選項
-
轉速: 2930rpm
-
電壓: 415V & 380V
-
雙軸電機，配置一體化冷卻風扇，無需再額外增加風扇電機。
-
前后軸承永久潤滑。
-
DOL啟動，7kW和11kW提供SD選項。
-
防護等級 IP23
-
最高運行環境溫度達到 40℃
V系列的產品特點—模塊化設計
傳動驅動模塊
-
傳動部分標準配置Poly-V皮帶
-
進口 Poly-V皮帶，比傳統皮帶壽命更長
-
整個使用期內，能確保皮帶直線度完好，并保持理想的張緊度。
-
提供均衡的軸承負載和皮帶磨損，從而延長了皮帶的使用壽命。
-
減振墊
-
標配4個減振墊 ，減小振動，降低噪音
V系列的產品特點—模塊化設計
冷卻模塊
-
冷卻器
-
一體化冷卻器整合了油冷和后冷
-
頂部排風，避免熱氣回流，優化冷卻效果。
-
最高排氣溫度: 102℃/215℉
-
冷卻風扇
-
離心式一體化冷卻風扇，省去了風扇電機，節省能源
-
均勻冷卻
-
運行噪音低
V系列的產品特點—模塊化設計
控制模塊
-
控制面板
-
① 電源指示燈
-
② 開機按鈕
-
③ 啟停開關
-
④ 故障顯示 - 紅燈亮表示故障停機
-
⑤ 壓力表
-
⑥ 計時器
V系列的產品特點—模塊化設計
控制模塊
-
電氣控制
-
① 壓力開關控制啟停
-
② 可選擇設定調節器的運行壓力低于
壓力開關壓力，用調節器控制加/卸載
-
③ 高溫停機保護
-
④ 電機過載保護
-
⑤ 超壓安全減壓系統
V系列的產品特點—模塊化設計
冷室/熱室設計
機組內部冷熱區域分開的設計方式
-
冷室部分
-
包括電機、冷卻循環和控制系統
-
隔絕了主機輻射熱對電機運行的 影響，延長電機使用壽命
-
降低機箱溫度，有利于冷卻效果
-
熱室部分
-
主機壓縮循環
-
快速達到主機運行溫度，以消除任何冷凝水產生的可能性
-
隔離和減少主機噪音，達到靜音運行
V系列的產品特點——高可靠性
-
工業級噪音等級
-
72dBA低噪音運行
-
一體化離心式冷卻風扇，冷卻效果佳，噪音低
-
鈑金隔音罩殼
V系列的產品特點——易于服務
-
安裝維護簡便
-
各側面板均可拆卸，方便現場安裝和維護
-
機組排氣口即接即用。
-
內部布局合理，有充裕的空間方便檢測維護
-
旋式分離芯，更換快捷
-
底座型底架方便使用叉車運輸和移動
V系列的產品特點——易于服務
服務和維修靈活
-
易損件更換方便
-
可拆卸的側面板使
維修非常容易
-
Poly-V 型皮帶使用壽命長，拆
下面板和保護罩即可更換
-
頂置式冷卻空氣排風簡化了
現場排風
V系列的產品特點—人性化設計
-
邊角采用圓弧設計，堅固，安全
-
45°斜向上控制器面板，易于讀取和使用
V系列的產品特點—人性化設計
提供儲氣罐和冷凝水排放選項
-
儲氣罐
-
272L標準配置，500L選項
-
GB標準，11barg儲氣罐
-
冷凝水排放
-
標準配置手動排污閥
-
可選配 EDV自動排污（推薦使用）
英格索蘭產品特點介紹
主動驅動
連接方式
|
|
優勢 |
弱勢 |
|
皮帶連接 |
柔性連接，沖擊較小 |
效率相對較低，需要日常維護 |
|
連軸器連接 |
柔性連接，沖擊較小 |
效率相對較低，需要日常維護 |
|
齒輪連接 |
剛性連接，效率較高，無需要日常維護 |
沖擊和噪音相對較大 |
高可靠性的主機
-
使用久經考驗的Ingersoll Rand主機，高效，穩定
-
進氣端采用滾柱軸承
-
排氣端采用一對背對背滾椎軸承
-
特殊設計的儲油槽，避免干摩擦
高可靠性的主機
使用久經考驗的Ingersoll Rand主機，高效，穩定
采用高效堅固的電機，防護等級IP55，F(xiàn)級絕緣，B級溫升
高效低速電機
電機防護等級—— IP 55
防護等級
(第一位數字) |
含 義
(防止固體物體進入內部的等級) |
防護等級
(第二位數字) |
含 義
(防止水進入內部的等級) |
|
0 |
無防護 |
0 |
無防護 |
|
1 |
防護大于50mm的固體進入內部 |
1 |
防滴 |
|
2 |
防護大于12mm的固體進入內部 |
2 |
15°防滴（傾斜15度時仍可防止滴水侵入） |
|
3 |
防護大于2.5mm的固體進入內部 |
3 |
防淋水 |
|
4 |
防護大于1mm的固體進入內部 |
4 |
防濺 |
|
5 |
防塵進入內部 |
5 |
防噴水 |
|
6 |
塵密進入內部 |
6 |
防海浪或強力噴水 |
|
|
|
7 |
浸水 |
|
|
|
8 |
潛水 |
高效低速電機
電機溫升，絕緣等級
|
|
電動機的絕緣等級是指其所用絕緣材料的耐熱等級
允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度
附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下 |
|
|
Y級 |
A級 |
E級 |
B級 |
F級 |
H級 |
C級 |
|
最高允許溫度（℃) |
90 |
105 |
120 |
130 |
155 |
180 |
180以上 |
|
繞組溫升限值（K） |
|
60 |
75 |
80 |
100 |
125 |
125以上 |
如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。
高效低速電機
TEFC電機與ODP電機的比較
|
電機類型 |
優點 |
缺點 |
|
TEFC閉式電機 |
1）適用范圍廣
2）電機維護工作量小
3）受環境濕度潮氣影響最小
|
1）電機的價格較高
2）重量、體積較大
|
|
ODP開式電機 |
1）價格較低
2）尺寸較小、重量較輕
3）散熱能力強，絕緣不易老化
|
1）維護工作量稍大
2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區
|
智能控制模塊
常見空壓機控制方式
|
繼電器控制 |
較早微電腦控制 |
微電腦控制 |
|
|
|
|
-
運行參數顯示內容少
-
控制方式單一
-
操作簡單
-
對操作環境要求低
-
讀數較可靠
-
維修和更換方便
-
價格低廉
|
-
運行參數顯示內容少
-
控制方式簡單
-
無標準遠控信號輸出
-
操作簡單
-
維修和更換較復雜
|
-
運行參數顯示內容全面
-
檢測功能強
-
多種氣量調節方式
-
故障報警和原因顯示
-
故障歷史記錄
|
油分離和過濾模塊
-
油分離器
-
油和氣的混合物由分離器底部切向進入
-
分離機理：離心、聚凝、阻截
-
經過三重分離后壓縮空氣的含油量應低于3PPM
油過濾器
除去油系統中的金屬微粒和雜質等
保護主機軸承和轉子
過濾精度達到5微米
冷卻模塊
離心風扇
氣流沿風扇徑向流動
-
優點：
-
較高的風壓
-
較低的噪音等級
-
送風量更多
鐮刀式軸流風扇
氣流沿風扇軸向流動
-
優點：
-
尺寸較小
-
重量較輕
-
需要較小的安裝空間
閥件
最小壓力閥組件
-
最小壓力閥的作用：
-
1.維持油氣分離器內的壓力
-
2.減小油氣分離芯在卸載時前后的壓差

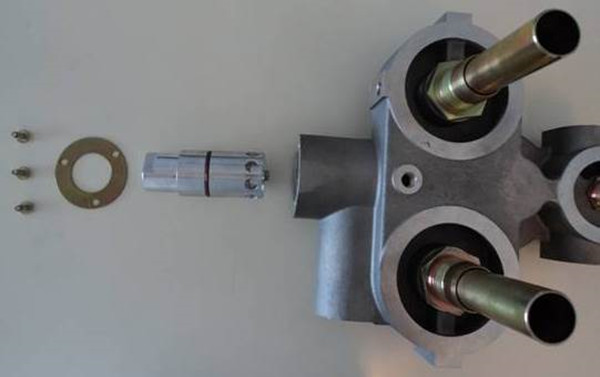

閥件
溫控閥的作用
防止突然故障停機
控制壓縮空氣的排氣溫度
控制冷卻油的油溫
-
如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出， 造成冷卻油的乳化失效
-
如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高
密封
-
密封種類
-
錐面密封
-
平面密封
-
迷宮密封
-
……
-
O型圈的優勢：
-
高耐腐蝕性，適用于油、水、氣及其他混合介質
-
高耐磨性，密封面磨損后具有自動彈性補償功能
-
良好的自潤滑性能．可作無油潤滑密封
-
結構簡單，安裝方便，且有自密封作用，密封性能可靠
