內置熱回收空壓機

工作壓力：0.8-1.2Mpa
排氣量 :0.08-3.0 m?/min

商品詳情

描述:
-標準空壓機供貨范圍
-產品范圍：90-160KW,風冷/水冷兩種選擇，西門子電器元件
-使用久經考驗的Ingerroll Rand主機，高效，穩定
-380V/3Ph/50hz,標準設計，IP55 TEFC三相感應電機
-內置熱回收機組，運行過程中直接回收熱量，高效節能
-內置熱回收換熱器采用Alloy 316不銹鋼，銅密封，最高工作壓力16bar,最高工作溫度109度
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380v/3ph/50hz,IEC標準設計，IP55 TEFC三相感應電機
-大屏幕電腦控制器，可選中英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸:3171L*1574W*1903H

型號	圖號	功率 KW	壓力 Bar(g)	氣量 m³/min	冷卻方式 A/C W/C	尺寸 LWH mm	重量 kg
V90-7A ERS	24298853	90	7	17.1	A/C	317115741903	2703
V90-7A ERS	24651176	90	8	15.6	A/C	317115741903	2703
V90-7A ERS	24651184	90	10	14.0	A/C	317115741903	2703
V90-12A ERS	24651192	90	12	12.3	A/C	317115741903	2703
V90-7W ERS	24651325	90	7	17.1	W/C	317115741903	2510
V90-7W ERS	24651333	90	8	15.6	W/C	317115741903	2510
V90-7W ERS	24652174	90	10	14.0	W/C	317115741903	2510
V90-7W ERS	24652182	90	12	12.3	W/C	317115741903	2510
V110-7A ERS	24651200	110	7	20.5	A/C	317115741903	2833
V110-8A ERS	24651218	110	8	19.6	A/C	317115741903	2833
V110-10A ERS	24651226	110	10	17.5	A/C	317115741903	2833
V110-12A ERS	24651234	110	12	15.4	A/C	317115741903	2833
V110-7W ERS	24652190	110	7	20.5	W/C	317115741903	2640
V110-8W ERS	24652208	110	8	19.6	W/C	317115741903	2640
V110-10W ERS	24652216	110	10	17.5	W/C	317115741903	2640
V110-12W ERS	24652224	110	12	15.4	W/C	317115741903	2640
V132-7A ERS	24651242	132	7	24.1	A/C	317115741903	3160
V132-7A ERS	24651259	132	8	22.8	A/C	317115741903	3160
V132-7A ERS	24651267	132	10	21.0	A/C	317115741903	3160
V132-7A ERS	24651275	132	12	18.5	A/C	317115741903	3160
V132-7W-ERS	24652232	132	7	24.1	W/C	317115741903	2945
V132-8W-ERS	24652240	132	8	22.8	W/C	317115741903	2945
V132-10W-ERS	24652257	132	10	21.0	W/C	317115741903	2945
V132-12W-ERS	24652265	132	12	18.5	W/C	317115741903	2945
V160-7A ERS	24651283	160	7	29.2	W/C	317115741903	3230
V160-8A ERS	24651291	160	8	27.6	W/C	317115741903	3230
V160-10A ERS	24651309	160	10	25.0	W/C	317115741903	3230
V160-12A ERS	24651317	160	12	22.0	W/C	317115741903	3230
V160-7W-ERS	24652273	160	7	29.2	W/C	317115741903	3015
V160-7W-ERS	24652281	160	8	27.6	W/C	317115741903	3015
V160-7W-ERS	24652299	160	10	25.0	W/C	317115741903	3015
V160-7W-ERS	24652307	160	12	22.0	W/C	317115741903	3015

英格索蘭— V系列內置熱回收

熱回收的意義

空壓機耗能分析

能量輸入

電機功率

100%
壓縮過程
能量輸出

不可回收能量15%
增加空氣勢能

可回收能量85%
轉化為熱能

電機輸入功率的85%為壓縮熱能，這些熱能通過空壓機機殼和冷卻器

排放到大氣中去從而使空壓站房的溫度升高

熱回收的意義

以160KW空壓機為例：: 用于壓縮空氣縮消耗的電能：; 160×15% = 24KW; 轉化為熱能所消耗的電能：; 160×85% = 136KW

回收這部分熱能，每年可以……: 回收熱能：> $7× 10^{8} kcal$; 節約燃油：> 68t; 節約天然氣：> $8.3× 10^{4} Nm³$; 節約標準煤：>101t

同時有利于降低空壓站房的溫度，避免機器高溫故障

熱回收的應用

工作原理：: 收集壓縮過程中產生的熱能; 用這些能量來實現其他工作

回收方式：: 熱空氣能量回收系統; 熱水能量回收系統

熱回收的應用

應用舉例

制取熱水，用于洗澡等: 如鑄造、冶金和礦物開采等工作環境相對較差的行業，可將回收的空壓機余熱加熱自來水到50至600C，供工人洗澡使用。

鍋爐補水預熱: 利用回收的空壓機余熱，將鍋爐補給水在進入鍋爐之前由較低的溫度先一步提升，再由鍋爐加熱到設定溫度。可以大大降低鍋爐使用過程中的燃料成本

反滲透純水制取用熱: 純水需要在250C的特定溫度下制取，當春季、秋季和冬季水的溫度低于250C時，必須投入設備、消耗燃料為水升溫。; 回收空壓機的余熱用來生產純水，不但可以減少燃料的消耗，甚至可以減少加熱設備的投入成本。

V系列內置熱回收

功率段：90-160kW

精確的熱傳導: 精確的溫差控制; 出眾的熱傳遞性能

低成本: 最低的維護成本; 安裝方便

可靠性極佳: 結垢少; 銹蝕少

最低的能耗: 最大的熱量回收; 更低的能耗

環保: 高效節能

來自油氣分離桶的高溫冷卻劑，進入內置熱回收系統，進行熱量回收然后進入空壓機自身的冷卻器，經溫控閥回到主機。

V系列內置熱回收

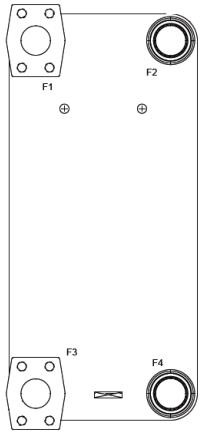

換熱器

油入口冷卻水出口

油出口冷卻水入口

90-110kW
油入口冷卻水出口

油出口冷卻水入口

132-160kW
材質:Alloy 316 不銹鋼

密封:銅密封

最大允許工作壓力:16bar

最大允許工作溫度:109℃

V系列內置熱回收

進出水口

進水口與出水口框中的連接管路隨機提供

外部管道連接示意圖

V系列內置熱回收

主要參數

空壓機功率	進水溫度	出水溫度	水流量	最大流量
空壓機功率	℃	℃	m³/h	最大流量
90kW	20	70	1.4	23
110kW	20	70	1.8	23
132kW	20	70	2.1	27
160kW	20	70	2.6	27

V系列內置熱回收

熱空氣能量回收系統

節能計算

1臺160kW的空壓機投入運行后，空壓機每天最多可回收熱量約:: Q1 = 160 x 860 x 0.85 x 0.7 x 24= 1,964,928kcal

夏季每天可生產60℃熱水:: G夏 = 1,964,928 / 1000 / (60-25)= 43.7噸，可滿足約546人洗澡

春秋季每天可生產60℃熱水:: G春秋 = 1,964,928 / 1000 / (60-15)= 39.3噸，可滿足約491人洗澡

冬季每天可生產60℃熱水:: G冬 = 1,964,928 / 1000 / (60-5)= 35.7噸，可滿足約446人洗澡

全年可回收空壓機熱能:: Q=Q1 x 365 = $7.17 x 10^{8}$ kcal; 折合柴油約: $7.17 x 10^{8}$ / 10300 / 1000=69.6t，合RMB約38.3萬元;; 折合天然氣約: $7.17 x 10^{8}$ / 8500= $8.4 x 10^{4}$ Nm³，合RMB約27.0萬元;; 折合標準煤約: $7.17 x 10^{8}$ / 7 / $10^{6}$ =102.5t

V系列內置熱回收

一臺V160，按全年運行8000小時計算

可回收熱能：71700萬大卡
可節約電能：90萬度
節省運營成本：76萬元
半年就可以收回投資成本!

投資未來，變本加"利"

內置熱回收換熱器清洗

冷卻水在熱交換過程中，由于冷凍水吸收了，使其溫度上升，原來溶于水中的Ca(HCO?)?和Mg(HCO?)?在溫度的作用下析出CO?生成微溶于水的CaCO?和MgCO?。當這些結晶物不斷地沉積于換熱器表面，便形成了很硬的水垢，不但影響了換熱效率，同時增加了能耗，甚至還會因冷卻水的流量不足和壓力降低導致停機、停產。

需要用戶使用清洗溶液，定期對換熱設備進行清洗。

具體操作參照使用說明書。

V系列內置熱回收節能計算

每天開24小時，一年365天
空壓機型號	V90	V110	V132	V160
年回收熱量	40,342	49,307	59,169	71,720
104kcal
折合標準煤	57.6	70.4	84.5	102.5
Ton
折合燃油	39.2	47.9	57.4	69.6
Ton
折合燃煤	80.7	98.6	118.3	143.4
Ton
折合天然氣	47,462	58,009	69,610	84,376
m3
折合煤氣	89,650	109,572	131,486	159,377
m3
折合蒸汽 0.8MPa	630	770	925	1,121
Ton
折合用電	46.9	57.3	68.8	83.4
104KW•H

節約燃油萬元	21.5	26.3	31.6	38.3
10個月	18.0	21.9	26.3	31.9
6個月	10.8	13.2	15.8	19.1
節約天然氣萬元	15.2	18.6	22.3	27.0
10個月	12.7	15.5	18.6	22.5
6個月	7.6	9.3	11.1	13.5
節約燃煤萬元	7.3	8.9	10.7	12.9
10個月	6.1	7.4	8.9	10.8
6個月	3.6	4.4	5.3	6.5
節約蒸汽萬元	10.7	13.1	15.7	19.1
10個月	8.9	10.9	13.1	15.9
6個月	5.4	6.5	7.9	9.5

計算表
參考值	功率（kW）	90
	每天工作時間（小時）	24
	每年工作天數（天）	365
	空壓機熱量回收比例	0.85
	熱回收換熱效率（%）	0.7
	每千瓦的熱量	860
	標準煤熱值（kcal/t）	7000000
	柴油熱值（kcal/kg）	10300
	柴油價格（元/t）	5500
	燃煤熱值（kcal/t）	5000000
	燃煤價格（元/t）	900
	天然氣熱值（kcal/m3）	8500
	天然氣價格（元/m3）	3.2
	蒸汽熱值（kcal/t）	640000
	蒸汽價格（元/t）	170
	電費（元/度）	0.6

計算得到	年回收熱量	403424280.00	（kcal）
	折合標準煤	57.63	（t）
	折合柴油	39.17	（t）	215420.73	（元）
	折合燃煤	80.68	（t）	72616.3704	（元）
	折合天然氣	47461.68	（m3）	151877.376	（元）
	折合蒸汽	630.35	（t）	107159.5744	（元）
	折合用電（KW•H）	469098	（KW•H）	281458.8	（元）

請輸入	進水溫度（oC）	15
請輸入	出水溫度（oC）	60
計算得到	熱水量（t/天）	24.56

敬請期待

內置熱回收選項包

英格索蘭計劃將所有V系列空壓機都改成內置熱回收底架，即使客戶沒有購買內置熱回收空壓機，今后使用過程中如有需要，只需購買熱回收組件，就可自行安裝熱回收模塊。
